常用的散热片型号类别介绍

发布时间:2020-5-20     来源:电子散热器    站点:http://www.js-hongtu.com

       散热片是散热领域必不可少的重要零部件,除了本身散热处,有些行业还会配置散热风扇来进行组合散热,散热效果是衡量该组件的一个重要指标,材质的选择和热传递能力以及合理的工艺决定了该散热片的散热系数。本文主要整理介绍六种常用的散热片型号类别供参考研究。

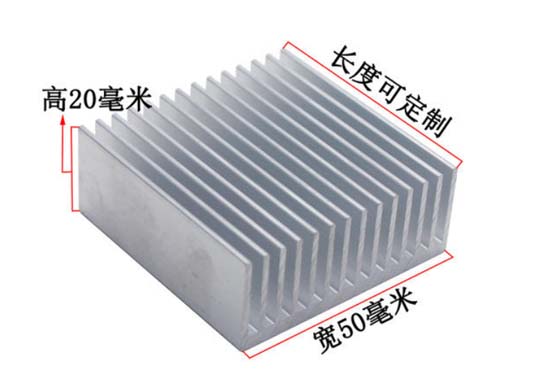

一、铝合金散热片

       铝合金散热片是目前使用率较高的散热片之一,整体采用纯铝制造。铝,作为地壳中含有量较高的金属,成本低和热容低是其主要特点,虽然吸热慢,但放热很快,散热效果跟其结构和做工成正比,散热片数越多、底部抛光越好,散热效果越好,但也受其制造工艺上的制约,一般采用铝挤压式制造工艺的散热器凹槽的较小间隔只能做到1.1毫米。散热原理也是比较简单的:利用散热器上的散热片来扩大它与空气的接触面积,再利用风扇来加速空气流动从而带走散热片上的热量。这种散热片的价格也是比较低的,跟以下几种散热器相比散热效果较差。

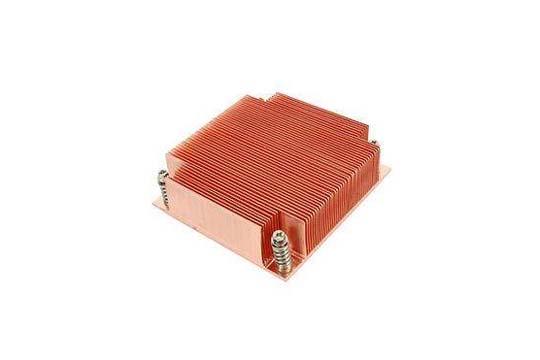

二、纯铜制散热片

      这种散热片跟铝制散热片较大的区别就是材质换成了纯铜,因为铜跟铝相比有个先天的优点:热传导效能为412w/mk,比铝的226w/mk提高了将近1倍,但铜也有个先天的缺点:热容太高了,也就是说这种散热片吸热快但放热慢,热量在铜片中的物理沉淀非常多,需要配合大功率高转速的风扇,才能达到理想的效果。由于铜具有良好的韧性,制造工艺上比铝容易多了,有折页式、插齿式等,散热片的密度可以比铝制的做得更高,散热面积也相应更大,这些都可以弥补其热容高所导致散热慢的不足,但纯铜的单位成本和制造成本比铝高很多,直接导致这种散热片的价格居高不下,虽然价格高,但散热效果比铝制的要好多了。

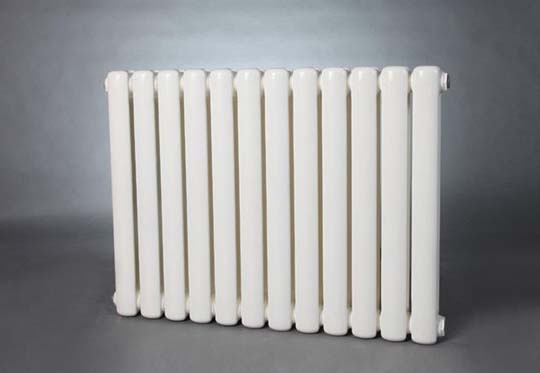

三、钢制散热片

      钢制散热片是采用特殊的薄壁钢管制成,比较明显优点是抗压能力强,不易爆裂,使用寿命可达几十年。钢制散热片的散热性能较好,热辐射比例较高,因此给同样面积的居室供暖,使用钢制散热片比传统的铸铁散热片体积要小很多,能节约岀很大的空间钢制散热片款式丰富,造型多样,它的高度从0.26-2米不等,有十几种规格,还可根据房间结构做成角形或弧形,充分满足用户的不同需求。

四、铜铝复合散热器

       这种散热器可以说是用经济实惠的方式解决了铜和铝的矛盾关系——中间嵌铜块的铝制散热片,用铜块跟CPU接触,利用铜的快速吸热性来吸取CPU的热量,再利用铝的快速放热性来释放铜块上的热量,这样做散热效果要好于单一的纯铜或纯铝散热片,但还远远不及纯银的效果,原因很简单:嵌铜散热片的制造过程是利用热胀冷缩的原理,将铝制散热片加热到一定的温度后,再把事先准备好的铜块嵌进去,等铝的温度下降后,收缩就把铜块紧紧地包在了一起,但是铜和铝不能做到100%的接触,所以在热传导效能方面会受到一定的影响,但优点是价格便宜,基本上几十元钱就能买到,比起动辄上百元的纯铜散热片来说,既经济实惠,且效果又好。

铜铝复合散热器

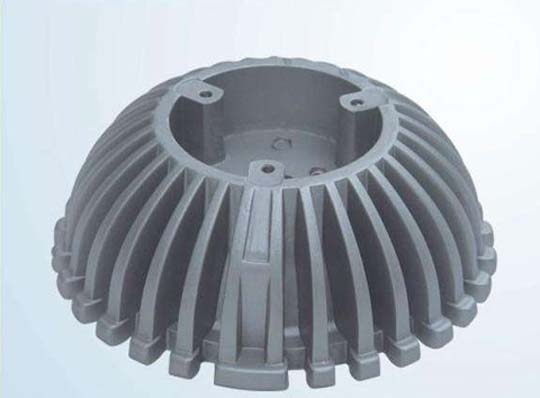

五、压铸式散热片

      这种散热片乍看外表颇似嵌铜散热片,底座上也有一块铜,但不一样的地方是:这种散热片上的铜块并不像嵌铜散热片那样是利用热胀冷缩的原理嵌进去的,而是使用了先进的压铸技术,可以说是完全的无缝连接,所以在铜块与铝座的连接线上,无论怎么看,怎么摸,都绝对感觉不到任何缝隙,从根本上保证了铜块与铝座之间的热传导性,因此,具有超强的散热性能。

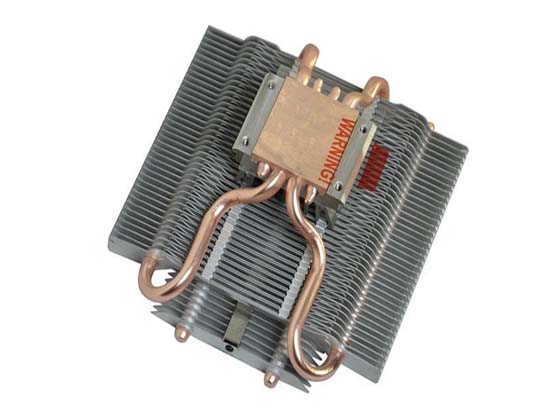

六、热管散热系统

这种散热系统与上述的散热片不同,上述的散热片是利用金属的热传导性能将热量从散热面积小的CPU表面传递到散热面积大的散热片上,因此,其散热性能取决于制造这个散热片所采用的材质。热管散热系统并不是利用金属的热传导性能来导热的,而是利用在密闭的铜管内液态介质的蒸发及冷凝过程传递热量的,由于液态到气态及气态到液态的转化,分别需要吸收及放出大量的热,所以热管传递热量的效率很高,导热系数比单一金属材质要高出几个数量级。
