型材散热器热管设计方法步骤

发布时间:2019-9-25     来源:电子散热器    站点:http://www.js-hongtu.com


为了便于使读者掌握型材散热器热管设计方法,下面给出概略性步骤。
一、明确任务
(1)充分了解热源性质及温度水平;
(2)决定采用何种冷却方式及冷源温度;
(3)传热量Q及热流密度q估算;
(4)了解允许放置热管元件的空间尺寸及位置;
(5)应用热管元件合理性论证。

型材散热器热管设计
二、选择工质
(1)元件工质温度估算;
(2)工质的凝固点t。及临界点tk的了解;
(3)确定工作压力范围;
(4)工质物性:R、k、、¢、c、R、δ、λ等的确定;
(5)传输因数计算。
三、壳体设计
(1)壳材选择;
(2)壳体直径d、长度l、厚度δ的确定;
(3)壳体强度计算;
(4)传热、放热方式及计算,确保热管与冷热源间有合适的
热阻。
四、管芯计算
(1)管芯材料及型式确定;
(2)管芯特性参数计算。
五、充液量计算
充液量应充满吸液芯加30%量。
六、内部工作极限计算
(1)毛细限计算;
(2)沸腾限计算;
(3)携带限计算;
(4)声速限计算。
68.7传热校核计算
(1)各传热环节热阻计算
(2)系统最大传热量计算。

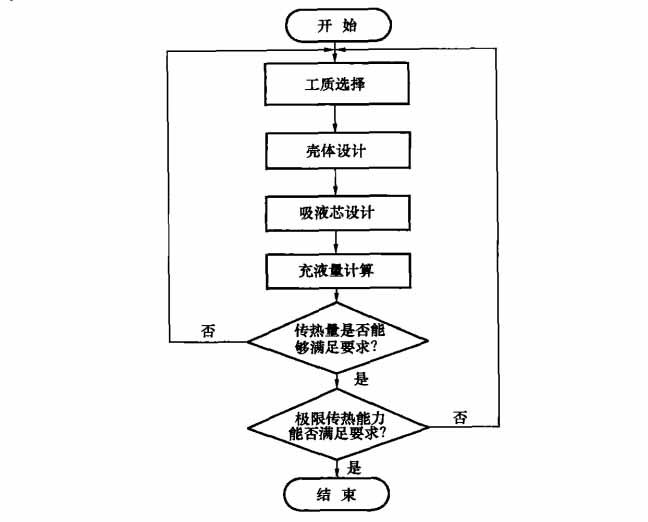

上述步骤在设计过程中有反复,相互关系以框图形式表示。
