电子散热器生产中的常见问题专题

发布时间:2019-6-27     来源:电子散热器    站点:http://www.js-hongtu.com


      电子散热器生产中的常见问题有很多,比如材质选用方面,铝材型号使用,价格因素,散热面积应该怎么算合理,什么样的安装方式比较好,不同颜色的应该如何选择等问题,本文通过对关注度较高的问题进行整理汇总,以专题文章的方式来进行解答。

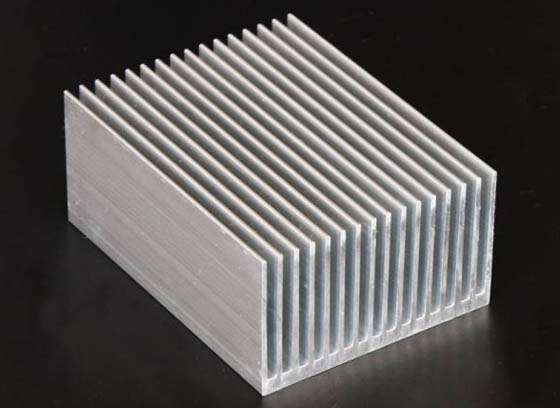

       一.为什么大部分散热器使用铝质的材料?

      从材料的导热性能来看,银较好,铜,金次之,然后是铝,但是金,银的价格相对昂贵,不适宜大量使用;铜的导热性比铝好,但是铜比铝重约两倍而且加工成形性差,只能制作成简单的形状;铝的导热性良好,重量轻,比铜便宜而且耐腐蚀,利用加工设备可以制成各种复杂的形状,能满足电子电力行业对散热器的诸多要求,因此被认为是制作散热器的较佳材料;而6063铝合金具有良好的导热性,成形性,强化处理后强度适中适合各种机加工,是制造型材散热器的首选材料。

       二.为什么铝型材散热器价格比普通铝型材价格贵?

       由于制作散热器的铝材有特殊的要求,包括化学成分,复杂的形状,底板的光洁度,表面处理等;用6063牌号制成的铝材其导热系数是杂铝的数倍,制作散热器成品,通常要对铝材进行机加工和单件的表面处理,这会降低材料的利用率,因此折合到单位重量的价格会比普通的铝型材贵。

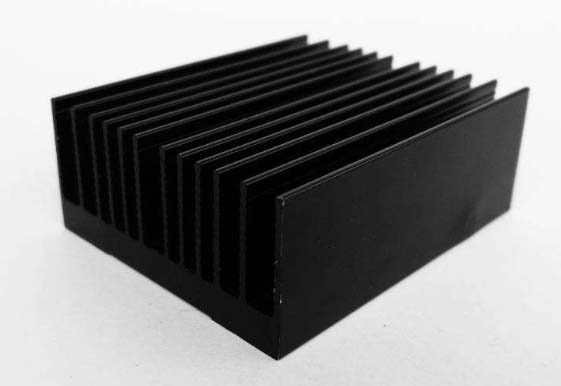

       三.选用哪种外观颜色对散热性能更有利?

       通常散热器的表面颜色制成银白色(铝本色),黑色,金黄色及其他鲜艳的颜色,由于黑色的热辐射能力较强,在自然对流的条件下,黑色的散热器比银白色的散热能力提高5%左右,而金黄色及其他鲜艳的颜色,则不会增加散热能力或增加极小,但对表面能起到保护作用.在强制冷却(如风冷)条件下,散热器表面颜色对散热性能没有影响。

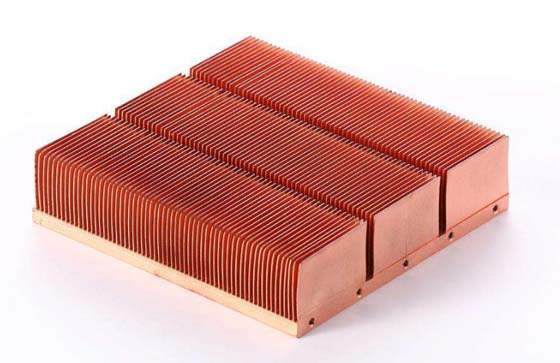

       四.插片散热器的散热面积是怎么计算的?

       插片式散热器的散热面积等于(周长×截断长度),其中:周长是厂家图纸提供的,截断长度由用户确定;简单地可以用(2×翅片高度×翅片数量+底板宽度)×截断长度来估算;如果翅片上带小齿,其散热面积比不带小齿(光齿)的翅片增加15%左右,散热器安装事项在保证半导体功率器件工作时的实际结温小于上限结温情况下,应尽量选用体积小,重量轻的规格。

       五.安装与生产工艺要求

1.散热效果优劣与安装工艺有密切关系,安装时应尽量增大功率器件与散热器的接触面积,降低接触热阻,提高传热效果。
2.如果把接触热阻降的更小些,安装时在功率器件与散热器之间加一薄薄的导热硅脂,可以降低热阻25~30%。
3.安装时需要在器件与散热器之间垫导热或绝缘垫片,建议采用低热阻材料,如紫铜箔、铝箔或薄云母、聚脂薄膜。
4.当安装一个器件时,其安装孔(或组孔)置于散热器基面的中心(L/2)位置。当安装两个或两个以上器件时其安装孔(或组孔)位置在散热器基面中心线上均布(L/2n)位置。
5.紧固器件时需保证螺钉扭力一致。
6.功率器件与散热器安装好后,不宜再对功率器件和散热器进行机械加工或整形,否则会产生应力,增加接触热阻。
7.单面肋片式散热器,适用于设备外部(如安装在机箱外面)作自然风冷,既利于功率器件的通风散热,又降低机内温度。
8.自然冷却时,应使散热器的断面平行于水平面的方向,强制冷却时,应使气流的流向平行于散热器的肋片方向。


       六.批量定制要求:来图来样,加工定做。

       根据用户的要求修改端面的几何尺寸。本厂具有专业的散热器端面修改加工设备,条件是加工量不宜太大,以免造成材料的浪费。若您的设计上觉得哪一条肋片是多余的,或者哪一条肋片的高度有碍安装或哪一个平面上要铣加工一条沟槽(最窄尺寸3mm),或者您安装螺钉时两肋片间需要旋转空间,您可以明确提出,在我厂一定能实现您的愿望。有时您还会碰到器件需要水平安装,而散热器的肋片方向无法适应,这没关系,只要您的批量不大,都会尽量满足。
