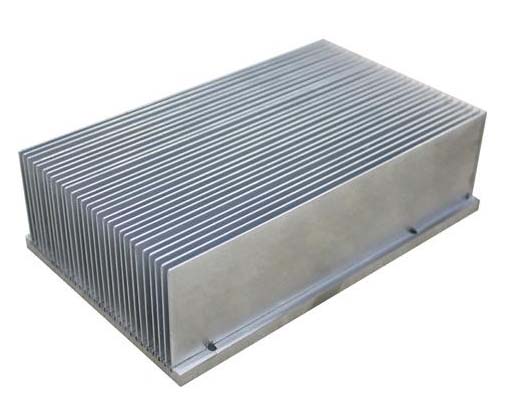

散热器内、外表面需要用到主要机械加工


 散热器内、外表面常用的机械加工主要有:钻孔、拉丝、切割、数控加工、抛光、喷砂、氧化处理等,下面主要分别说一下其中常用的四个机械加工工艺。

  拉丝加工(研磨)

  拉丝工艺也是使用最多的底面处理工艺。拉丝时使用某种表面具有一定粗糙程度及硬度的工具,常见的如砂纸、锉等,对物体处理表面进行单向、反复或旋转的摩擦,借助工具粗糙表面摩擦时的剪削效果去除处理表面的凸出物;当然,磨平凸出物的同时也会在原本平整的表面上造成划痕。故而应采用由粗到细循序渐进的过程,逐渐减小处理表面的粗糙程度。
  拉丝工艺的特征 : 一条条平行的磨痕

  铣床加工(切割)
  盘铣工艺是指将散热器底面固定之后通过高速旋转的刀具切割散热器表面,刀具始终在同一平面内旋转,因此切割出来的底面非常平整。与拉丝工艺相同,盘铣工艺使用的刀具越精细,切割出的底面的平整程度越高。盘铣工艺的制造成本较高,但相对拉丝只需要两三道工序,比较省时,并且效果也比较理想。
  盘铣工艺特征 : 弧形的磨痕

  数控加工
  数控机床应用于散热片的底面平整处理主要采用的工艺仍然是铣。但与传统盘铣不同,数控铣床的刀具可以通过单片机精确控制与散热片间的相对距离。刀具接触散热片底面后,两者水平方向相对运动,即可对传统盘铣中刀具空隙留下的未处理部分进行切削,而达到完整的平面效果,不许任何后续处理即可获得镜面一般的效果,平整度可小于0.001mm。

  其他加工
  除上述几种外,还有其他对散热器底处理的工艺,如抛光,不过,相对而言,抛光处理更多地是出于散热器美观方面的考虑,对散热器底面平整度没有太大的改善,且处理成本较高。


  正如我们在前面所说,散热器底面无论怎么处理,这种机械工艺不可能做出完全标准的平整面,在CPU与散热器之间存在的沟壑或空隙总是不可避免的。存在于这些空隙中的空气对散热器的传导能力有着很大的影响,人所共知,空气的热阻值很高,因此必须用其他物质来降低热阻,否则散热器的传导性能会大打折扣,甚至无法发挥作用。这便是导热介质的由来。它的作用就是填充热源如CPU与散热器之间大大小小的空隙,增大发热源与散热片的接触面积。
